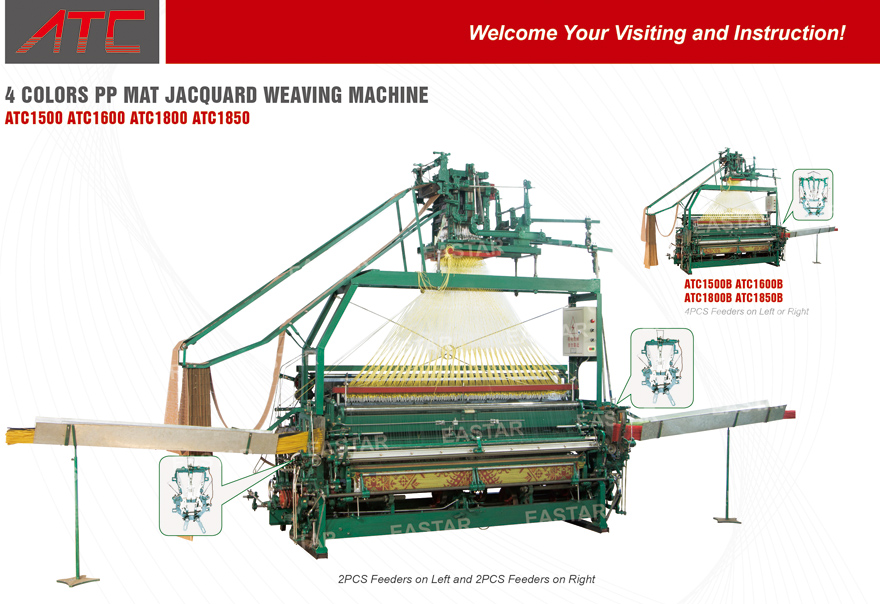

PP Mat Jacquard Loom Machines 56” 60” 64” 72” 74”
  • Machine rotation is faster, So Productivity is higher ; Working Speed is adjustable
  • Weft PP Pipes are automatically fed by feed roll
  • In a jacquard system, PP pipes are selected by design cards, which makes it possible to weave variously designed PP
     mats. The operator can easily change the design by replacing the design card.
  • One worker can operate 4 to 6 jacquard weaving machines
  • Models equipped with left and right 2-Color Feeders are available for weaving2 to 4 colored PP mats.
  • Automatic Thickness Adjustable Device, This device is for feeding warp thread automatically from the warp beam, Mat
     length (thickness) is freely adjustable.
  • Feeder for weft PP pipe, Feeder capacity is 1.5 times larger than before, which makes it possible to place and stock
     more PP pipes in the hopper and also makes it very easy to insert pp pipes into the feeder.
  • Misfeeding preventing mechanism,(Sequence controller is used) in the event one weft pp pipe is not fed to the machine ,
     this mechanism automatically prevents and removes the next coming pp pipe.
  • Upper guide pipe for warp thread, Upper and lower guide pipes are made of high quality stainless steel, thus
    eliminating the problem of rust.
  • Cam has been especially hardened to endure high speed rotation.
  • The feed roll rubber is made of hard urethane of sufficient durability. A special high quality bearing is
     used for the under roll.



Model ATC1500
60"		 ATC1600
64"		 ATC1800
72"		 ATC1850
74"		 ATC1500B
60"		 ATC1600B
  64"		 ATC1800B
72"		 ATC1850B
  74"
Actual PP Mat Width 1500MM 1600MM 1800MM 1850MM 1500MM 1600MM 1800MM 1850MM
59 " 63" 70.85" 72.85" 59 " 63" 70.85" 72.85"
Main Weaving Motor Single Weaving Motor,Three Phase 380V
50HZ 0.75kw CE standard		 Single Weaving Motor,Three Phase
380V 50HZ 0.75kw CE standard
Main Spindle RPM 90-120RPM 90-110RPM 90-100RPM 90-100RPM 90-120RPM 90-110RPM 90-100RPM 90-100RPM
Brake Mode Mechanical Brake For Yard Beam and Main Spindle
Tube Imichi  Double Tube Imichi Single Tube Imichi
PP Tube Length  1570mm 1700mm 1900mm 1970mm 1570mm 1700mm 1900mm 1970mm
PP Tube Feeding
Motor		 Double Feeding Straw Motors on Both Sides,Single
  Feeding Motor,Three Phase 380V 50HZ Thress
  Phase 0.18KW , CE Standards		 Single Feeding Straw Motors on Left or Right,
Single Feeding Motor,Three Phase 380V 50HZ
Thress Phase 0.18KW , CE Standards
PP Tube Feeding
Motor RPM		 1400RPM 180w Motor , and PP Tube feeding speed
about 2800-3200 times per minute
Switch Assembly CE Stanards High Safety Switches
P.P. Tube Holder 2PCS on Left and 2PCS on Right 4PCS on Left or Right
Holder Place 2PCS on Left and 2PCS on Right 4PCS on either side
PP Tube Feeder 2PC Feeders on Left and 2PCS Feeders on Right 4PCS Feeders on Left or Right
MAX Tube Colors 4 Colors
Warp Yard
Thread Space		 4.83MM
Needles QTY 374pcs
Needles		 395pcs
Needles		 436pcs
Needles		 446pcs
Needles		 374pcs Hooks 395pcs Hooks 436pcs Hooks 446pcs Hooks
Yard Sensor
  Auto Stopper		 No
Yard Warper Beam 1 pc or 2pc Yard Beams
Jacquard Loom Single Jacquard
Design Card
Specification		 218mmX68.5MM With 12pcs * 32 rows Holes  193*68.5mm with 16 pcs Hole*39rows
Design Card Qty Based on Mat Design
Productivity 8-10 Meter Length per hour
Machine Net Weight 1500KGS 1600KGS 1800KGS 1850KGS 1500KGS 1600KGS 1800KGS 1850KGS
PACKAGE SIZE 2.8*1.1
*2.25M		 2.9*1.1
*2.25M		 3.1*1.1
*2.25M		 3.1*1.1
*2.26M		 2.8*1.1
*2.25M		 2.9*1.1
*2.25M		 3.1*1.1
*2.25M		 3.1*1.1
*2.26M
NOTE:  The mat come out from the back of machines
